Средняя общеобразовательная школа на 1579 мест с бассейном в г. Омске

Архитекторы:
Килевой А.В. (ГАП), Чиркин А.Г., Потапова И.С., при участии Амелина А.В.
Конструктор: Виноградова Диана
Проектирование: 2025г.

- Класс функциональной пожарной опасности здания – Ф4.1
- Степень огнестойкости здания – I
- Уровень ответственности зданий – нормальный, – II
- Класс конструктивной пожарной опасности – СО
- Срок эксплуатации здания – не менее 50 лет
- Климатический район строительства – I, подрайон - IВ;
Проектируемый объект находится в границах территориальной зоны объектов дошкольного и школьного образования (О-2/32).

Размещение здания школы на 1579 мест соответствует проекту планировки и Градостроительному плану земельного участка. Южным фасадом здание ориентировано на Ул. Германа Молодова. Проектируемое здание предназначено для размещения образовательной школы, по программе: начальное общее образование - 1-4 классы; основное общее образование - 5-9 классы; среднее общее образование – 10-11 классы.

Общий вид здания школы

Здание в плане представляет сложную форму с максимальными размерами в осях 168,500 х 93,200. Объект включает в себя два блока: основной учебный – 4-х этажный и 3х-этажный – где размещены столовая, актовый и спортивные залы, бассейн, библиотека, мастерские. Блоки соединены между собой.

Под всеми частями здания для прокладки инженерных коммуникаций и размещения необходимых инженерных узлов проектом предусмотрено техподполье. Предусмотрены два не замкнутых внутренних двора с пожарными проездами к ним.

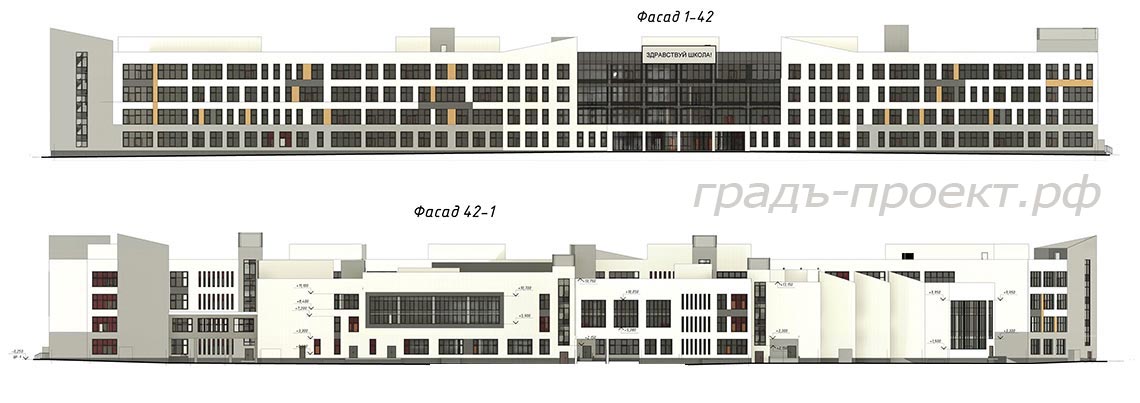

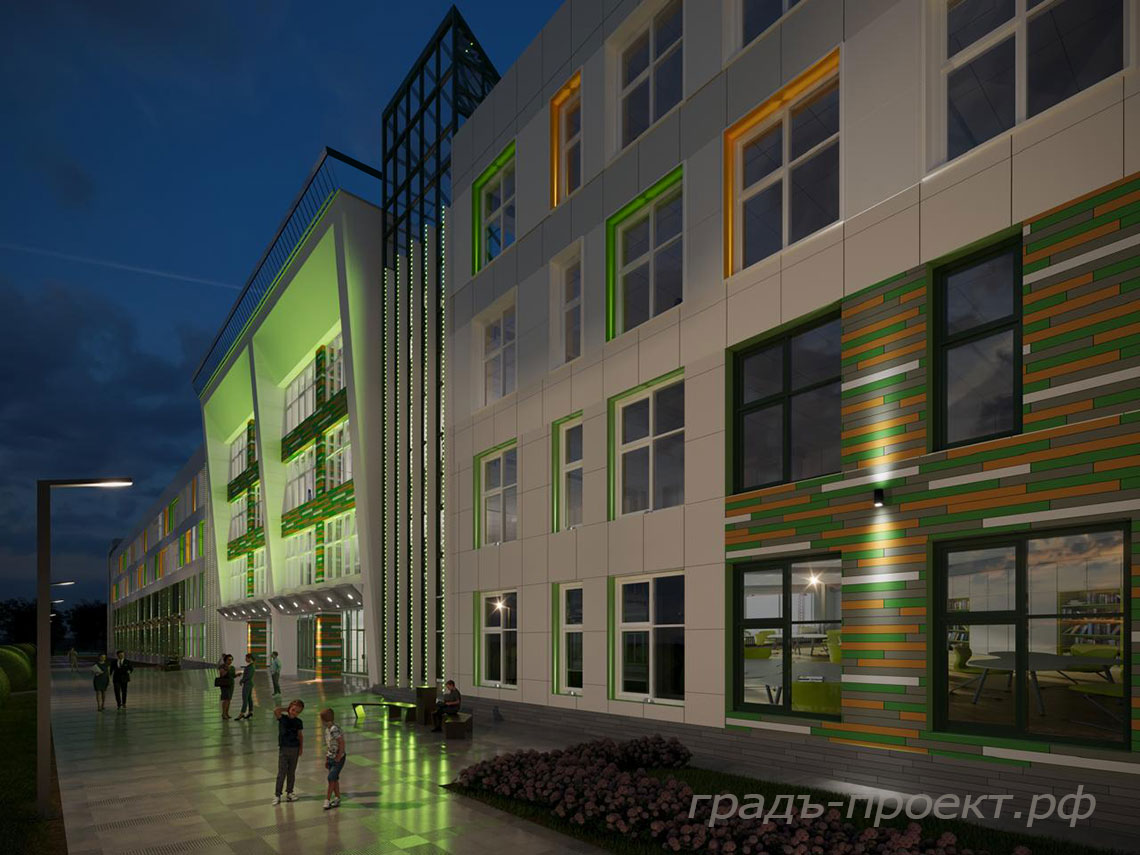

Фасады школы

Решения наружных фасадов направлено на получение интересного, современного объекта, который будет иметь определенный архитектурный облик в окружающей застройке, а также максимально удовлетворять эстетическим требованиям комфортного восприятия детьми.
Композиционное решение фасадов с объёмно-пространственным решением преследуют цель создания экономически эффективного и выразительного фасада.

Здание имеет два внутренних дворика и, соответственно, имеет внутренний и наружный фасады. Внутренние и наружные фасады решены в едином стиле для целостности облика здания. В отделке наружных стен здания школы используется навесной вентилируемый фасад светлых оттенков с цветовыми акцентами.

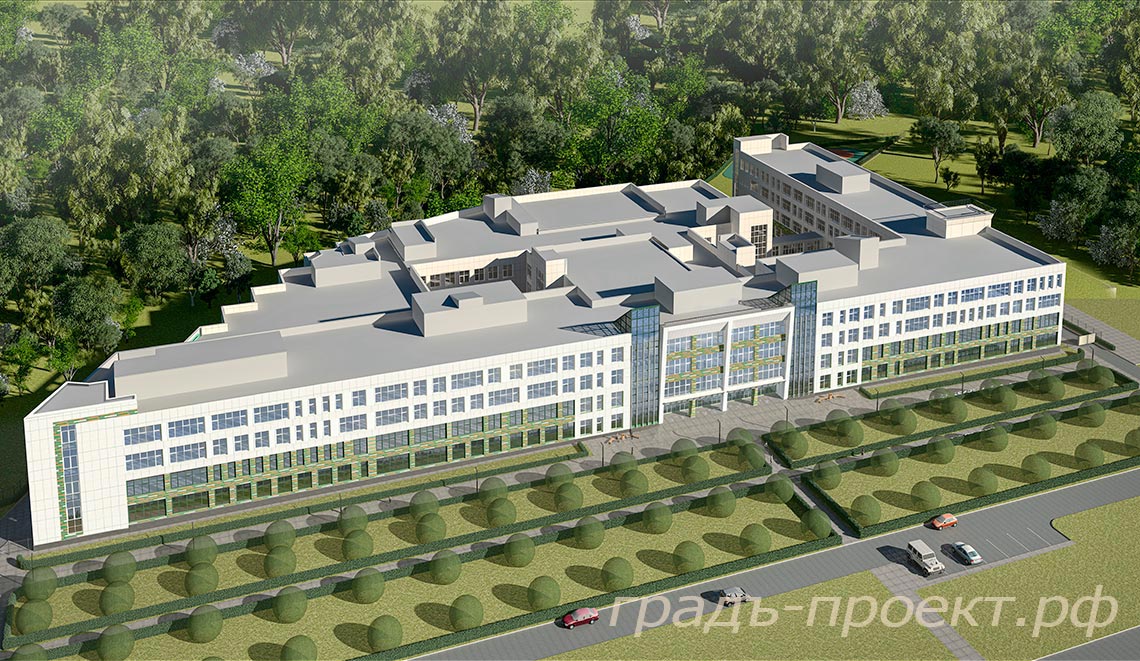

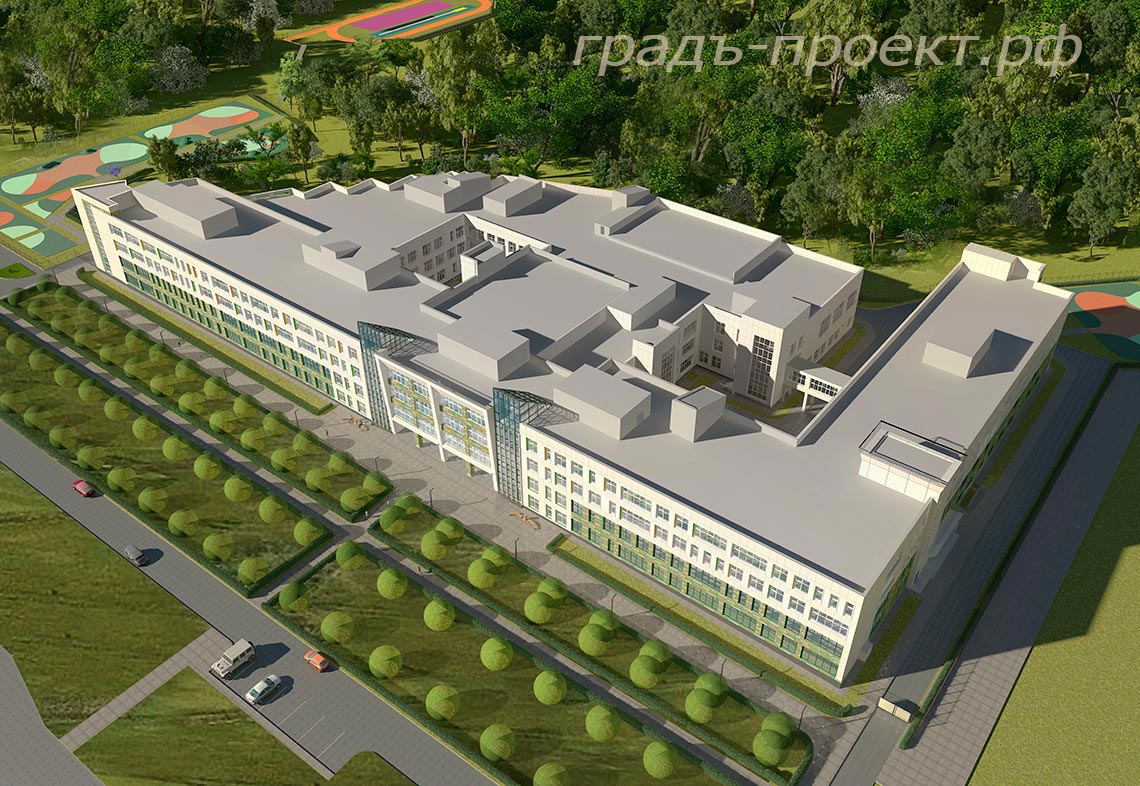

Общий вид сверху здания школы

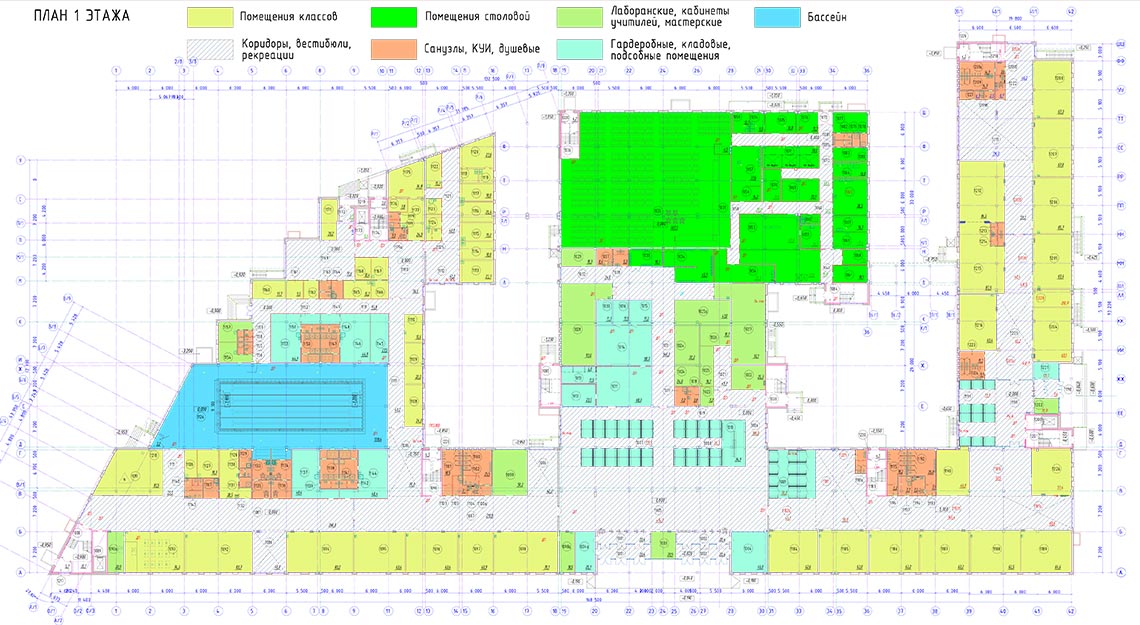

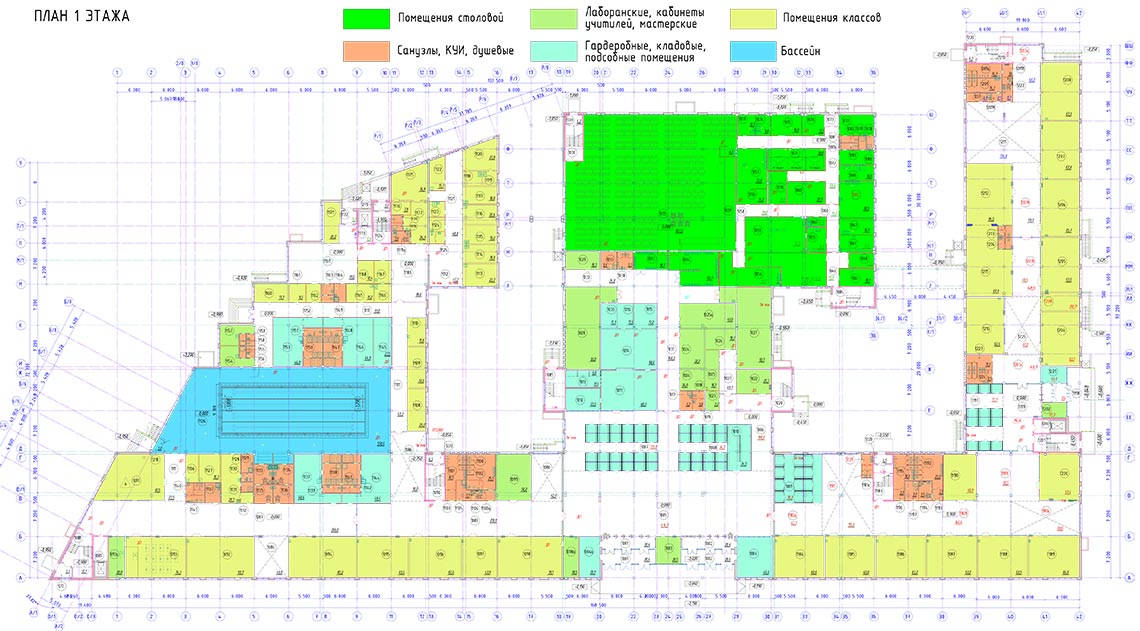

План 1 этажа школы

Высота надземных этажей составляет 3,9м, высота техподполья переменная -
2,3 – 3,3м. Кровля плоская, железобетонная, по металлическим фермам. Верхняя проектная отметка парапета лестничной клетки находится на уровне +20,200, отметка верха парапета учебного 4 -х этажного корпуса +17,050м. Планировочная структура представляет собой компактное организационное решение для размещения большого количества помещений с естественным освещением.

В соответствие с соблюдением норм освещенности основные учебные помещения расположены по южной (наиболее протяженной) и восточной стороне участка. «Шумные» помещения, помещения внеурочной деятельности скомпонованы изолированно от учебных кабинетов с учетом доступности и минимального пересечения потоков начальной и старшей школ. В центре здания расположены столовая, актовый зал. Библиотека, бассейн размещены в 3-этажной западной части здания.

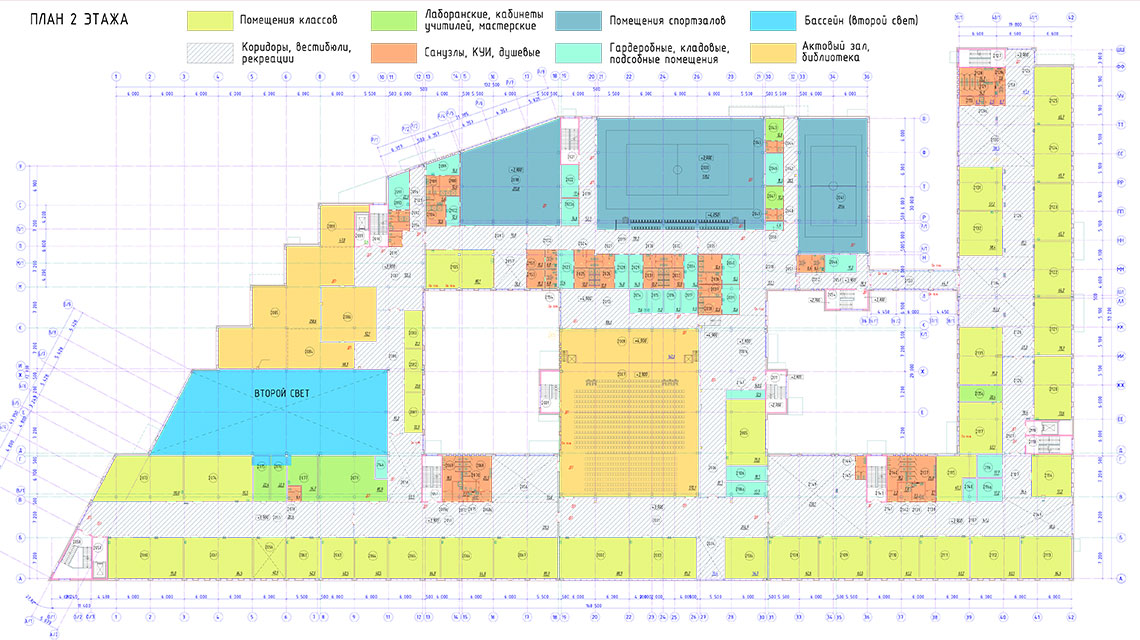

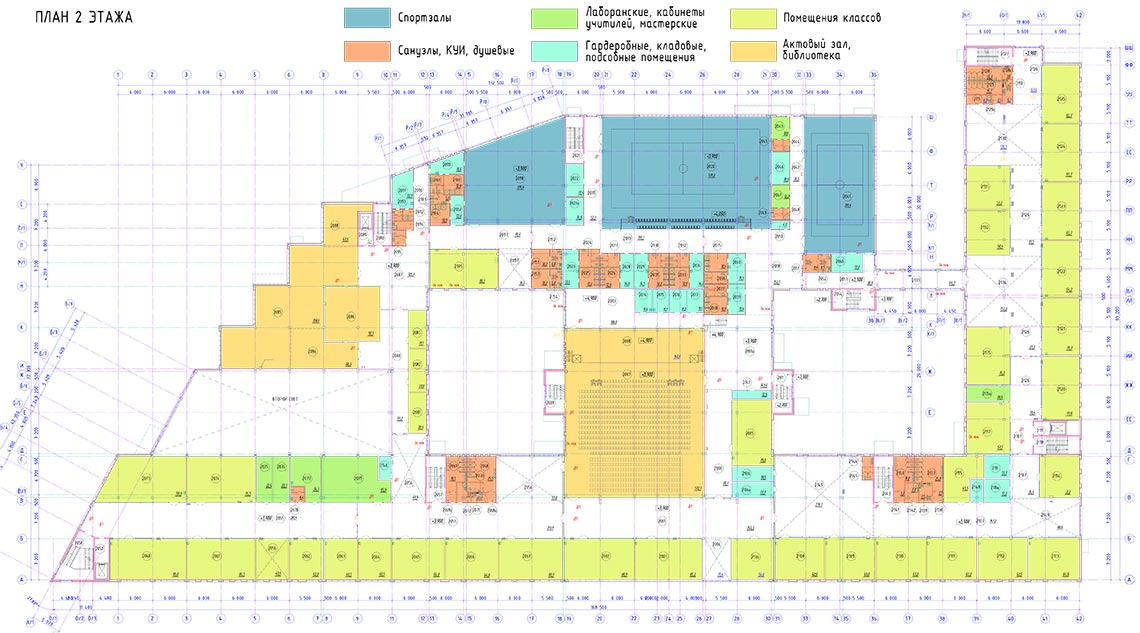

План 2 этажа школы

Внутреннее пространство школы включает необходимые зоны:
- учебные
- спортивные
- медицинские
- столовая
- арт-модуль
- библиотека
Учебные зоны начальной и старшей школы отделены друг от друга и
включают в себя ряд помещений, связанных непосредственно с учебным
процессом – классы, группы продленного дня, лаборатории, практикум и т.д. Блок помещений начальной школы обеспечен входом, обособленным от обучающихся других возрастных групп (основная и старшая).

Размещен в правой части здания на первых двух этажах коммуникационно связанных между собой лестничными клетками (3шт) и лифтом. Учебные помещения основной и старшей школы, расположены над помещениями начальной школы на 3-м этаже и выше. И также коммуникационно связанны между собой этими же лестничными клетками и лифтом. Технологические потоки для обучающихся младшей и старшей школ максимально разделены.
Конструктивная схема здания представляет собой каркас из монолитного железобетона. Основными элементами каркаса являются колонны, стены, перекрытия с капителями, фермы (в зальных помещениях). Пространственная устойчивость каркаса обеспечивается их жесткой конструктивной схемой

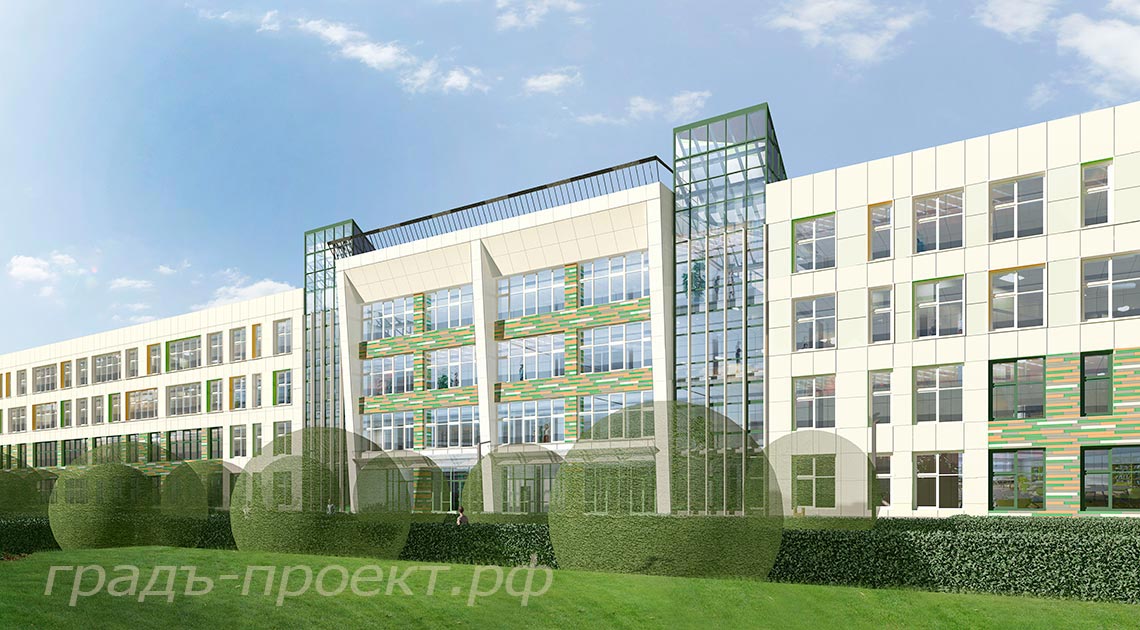

Общий вид №2 школы

Столовая расположена на первом этаже, в северной части центрального трехэтажного блока. Обеденный зал на 800 человек с примыкающей к нему кухней обеспечивает обслуживание детей начальной и старшей школ. Зал обеспечен двумя рассредоточенными эвакуационными выходами.
Арт-модуль состоит из помещений актового зала на 790 посадочных мест, костюмерной, артистических, помещения хранения декораций.

Помещения библиотеки с читальными залами, с помещениями закрытого
фонда, с местами для самостоятельной работы, медиатекой, хранилищами и
прочими помещениями размещаются на 2 и 3 этажах. Все помещения соединены между собой коридорами, активными и тихими рекреациями, вестибюлями и холлами. Вертикальными коммуникациями являются лестницы, лифты.

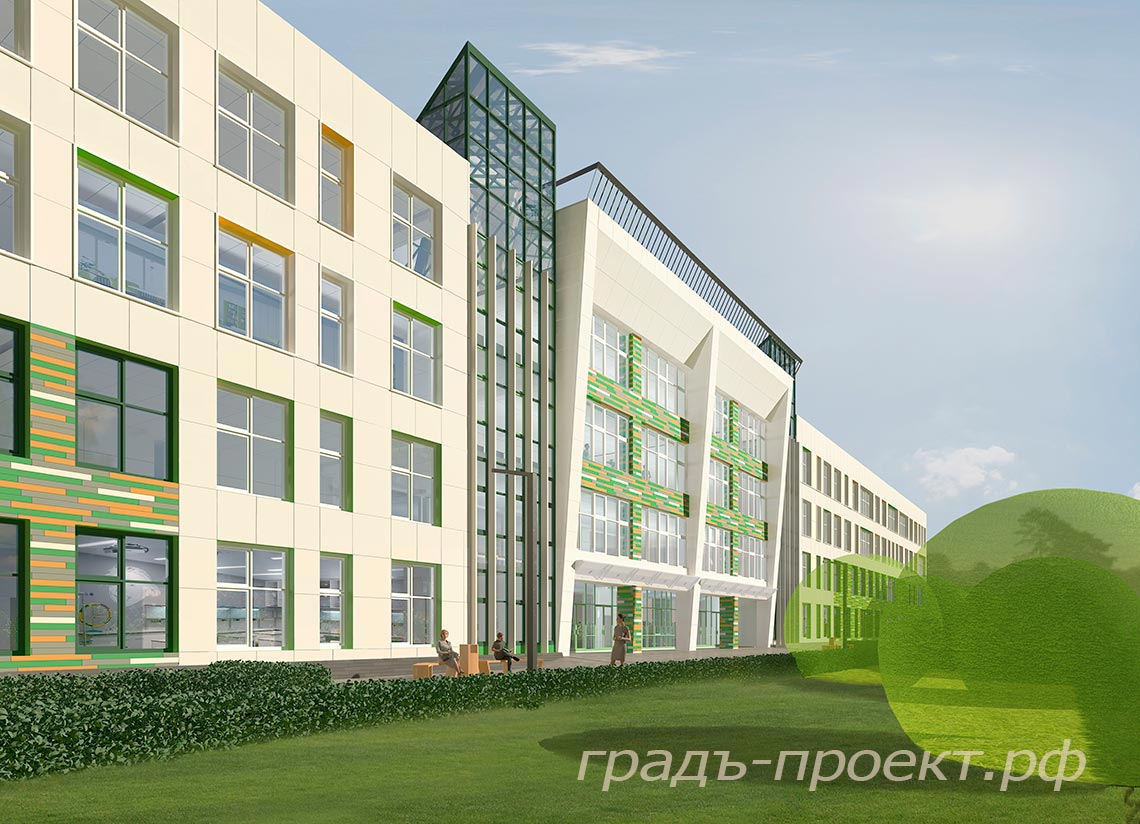

Общий вид №3 школы

В здании предусмотрено 10 лестниц (в т.ч. 5 до отметки 16.100),
обеспечивающих необходимые связи и эвакуацию со всех этажей здания.
В здании предусмотрены две основные учебные входные группы, разделенные для начальной и старшей школ. В каждой входной группе предусмотрены: вестибюль, комната для родителей, гардероб, пост охраны.
Здание оборудовано лифтами Simplycity – производства компании «Elevator» грузоподъемностью 1000кг со скоростью движения кабины 1м/с.

Лифты предусмотрены в учебных блоках начальной школы, старшей школы и спортивном блоке, соответствуют требованиям МГН и пожарных подразделений.
Лифты оснащены системами управления и противодымной защиты, соответствующими требованиям «Технического регламента». Проектом принято конструктивное решение по устройству 3-х пассажирских лифтов с кабинами, позволяющими перевозить МГН на креслах-колясках.

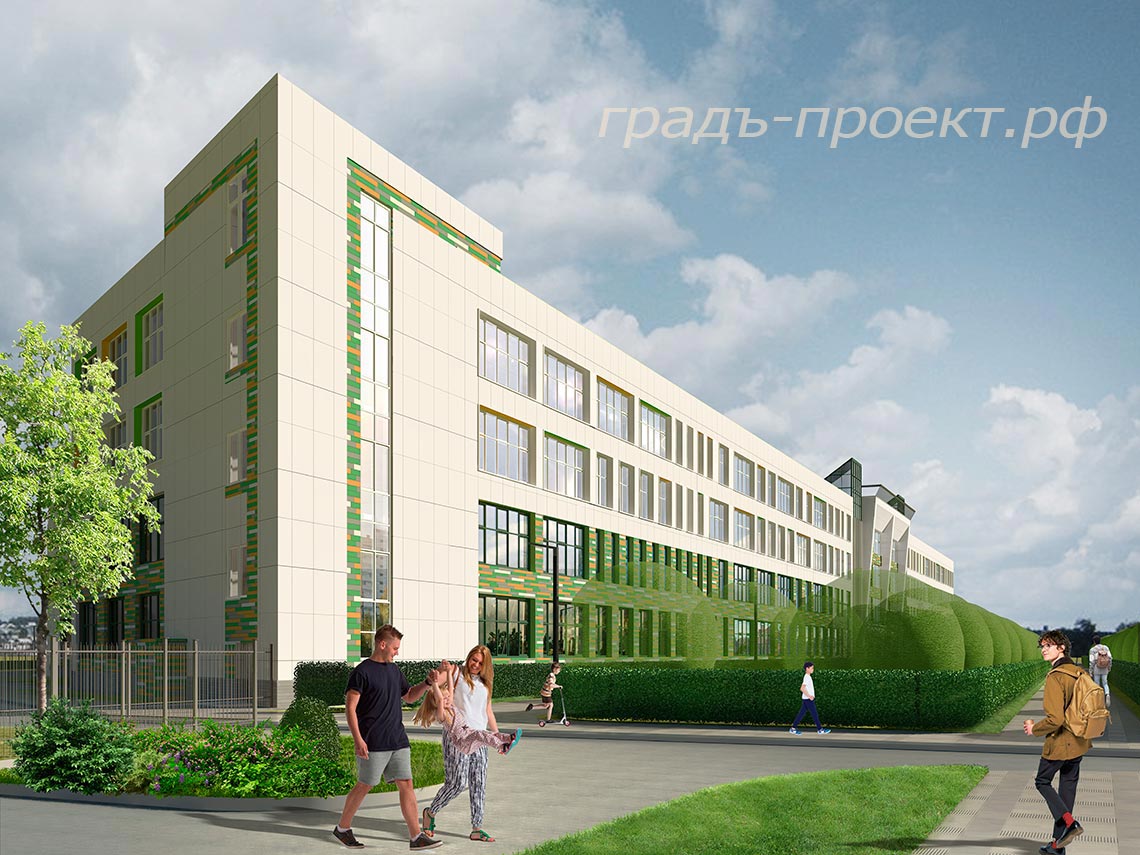

Общий вид №4 школы

ТЕХНИКО- ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

Площадь застройки - 10446,3 м²
в том числе крылца, спуски, вентшахты - 360,3 м²
Строительный объем - 180713,0 м³
в том числе ниже отм. 0,000 - 9609,3 м³В т.ч. венткамер на кровле - 2871,8 м²

Этажность здания 3-4
Количество этажей 4-5
Общая площадь здания - 4782,53 м²
Полезная площадь - 39089,9 м²
Расчетная площадь 26207,6 м²
